Vereinfacht hier erklärt!

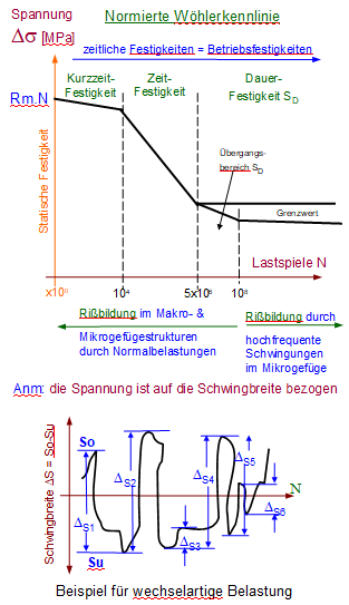

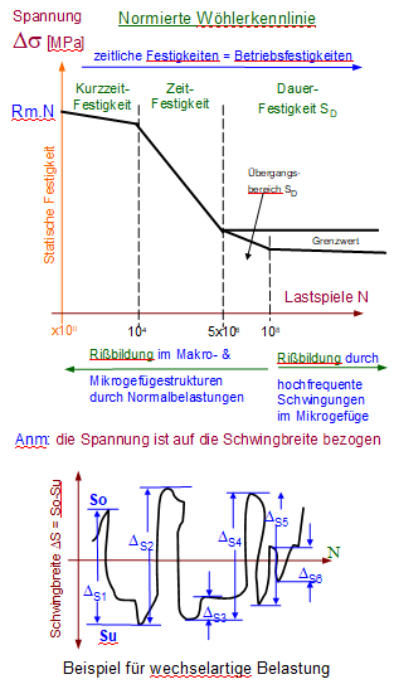

Was ist statische und was ist zeitliche Festigkeit? Die statische Festigkeit wird unter Laborbedingungen aus einer Reihe von gleichen Testläufe (zeitlich gleichbleibende Belastungsgeschwindigkeit) mit anschließender stoch- metrischer Auswertung als gemittelter Wert bestimmt und in Tabellen als Rm.N = Mindest-Zugfestigkeit oder als Re.N für Streckgrenze bzw. Rp02.N für Proportionalgrenzwert angegeben. Diese Angaben sind Ausgangspunkte für die Auslegung von Bauteilen. Die statische Festigkeit stellt eine Festigkeit dar, bei der ein Werkstoff eine gewisse materielle Eigenschaften aufweist: Rm.N = Bruchgrenze. Als Re.N bzw Rp02.N werden für Grenzzustände bis zu denen ein Werkstoff sich belasten lässt bezeichnet. Nach der Weg- Nahme der Belastung entspannt sich der Werkstoff wieder. Darüber hinaus belastete Werkstoffe behalten plastische Verformungen bei – sie beulen aus oder knicken ein oder nehmen einen anderen stabilen Zustand ein -> z.B. Bruch. Das kann schlagartig geschehen - Prinzip des „Knackfrosch“ -Effekt -durchschlagendes Beul-Verhalten – kleine Ursache aber große Wirkung ! Bei den zeitlichen Festigkeiten sprechen wir von Werkstoffkennwerten unter zeitlich veränderte Betriebslasten – den Lastspielen, die eine schwellenden und/oder wechselnden Charakteristik auf eine Baustruktur haben. Hier ist nicht die maximale Belastung in Form einer einzelnen Lasts-Pannung ausschlag-gebend sondern die Anzahl von Spannungsamplituden in ihrer Größe und Verteilung in Bezug auf einen oder mehreren Stellen einer Konstruktion. Die Summe aller Schädigungen führt dann zum Kollaps des Bauwerkes, der somit früher oder später eintreten wird. Kein Bauwerk ist für die Ewigkeit bestimmt. Bestimmt wird die Lebensdauererwartung durch eine akkumulierte Schadensanalyse für eine Position an einem Bauwerk. Alle zeitlichen Festigkeiten müssen unter dem Augenmerk einer zeitlichen Belastung betrachtet werden!! Hier unterscheiden sich die materiellen Festigkeitswerte sehr stark.Die Angabe einer statischen Festigkeit kann hier trügerisch sein, da die Belastbarkeit unter dynamischen niedriger ausfällt und bei ruck- oder schlagartigen Belastungen nochmals um ein vielfaches geringer ist. Beispiel: Abseil (HMS) Karabiner aus EN AW 70xx Material Materialzustand (T…,H…) leider nicht genannt: 20kN im geschlossenen Einsatz bis zu 40% weniger! (Quelle: Testversuche Alpenverein, TU Zürich)
